서보모터용 감속기 AB220 감속기

이 부분은 iframe 대응의 브라우저로 봐 주세요.

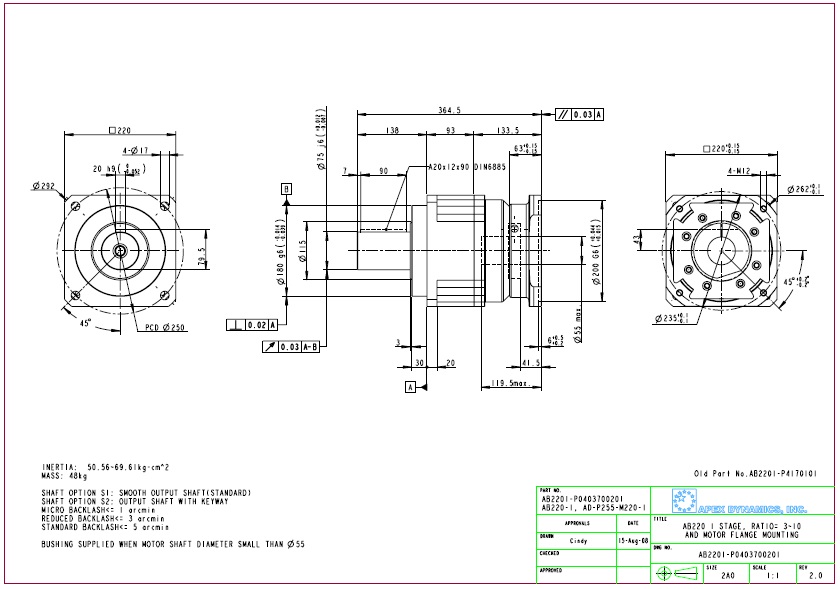

1. AB220 1단 감속기 외형도.

AB220 시리즈 1단 감속기 외형도.

AB220 시리즈 외형도 및 카다로그(AB220-(감속비율)-S2-P2

감속기모델명: AB220-003-S2-P2,AB220-004-S2-P2,AB220-005-S2-P2,AB220-006-S2-P2,AB220-007-S2-P2,AB220-008-S2-P2,AB220-009-S2-P2,
AB220-010-S2-P2,

1. PDF

2. DXF(2D)

3. STP(3D)

4. IGS(3D)

4. AB 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-JR701M(B),HG-JR11K1M(B),HG-JR15K1M(B),HG-JR22K1M,HG-JR30K1M,HG-JR37K1M,HG-JR701M4(B), HG-JR11K1M4(B),HG-JR15K1M4(B),HG-JR22K1M4,HG-JR30K1M4,HG-JR37K1M4,HG-JR45K1M4
MR-J3 시리즈	HA-LP11K2, HA-LP11K2B,HA-LP15K2, HA-LP15K2B,HA-LP22K2, HA-LP22K2B
MR-J2S 시리즈	HA-LFS11K2, HA-LFS11K2B,HA-LFS15K2, HA-LFS15K2B,HA-LFS22K2, HA-LFS22K2B

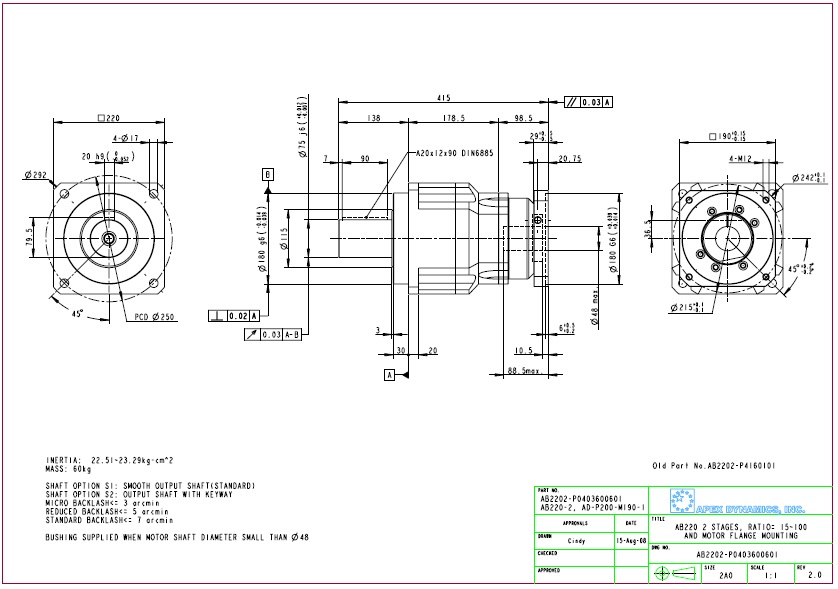

2. AB220 2단 감속기 외형도.

AB220 시리즈 외형도 및 카다로그(AB220-(감속비율)-S2-P2

감속기모델명: AB220-015-S2-P2,AB220-020-S2-P2,AB220-025-S2-P2,AB220-030-S2-P2,AB220-035-S2-P2,AB220-040-S2-P2,AB220-045-S2-P2,
AB220-050-S2-P2,AB220-060-S2-P2,AB220-070-S2-P2,AB220-080-S2-P2,AB220-090-S2-P2,AB220-100-S2-P2

1. PDF

2. DXF(2D)

3. STP(3D)

4. IGS(3D)

5. AB 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-JR701M(B),HG-JR11K1M(B),HG-JR15K1M(B),HG-JR22K1M,HG-JR30K1M,HG-JR37K1M,HG-JR701M4(B), HG-JR11K1M4(B),HG-JR15K1M4(B),HG-JR22K1M4,HG-JR30K1M4,HG-JR37K1M4,HG-JR45K1M4
MR-J3 시리즈	HA-LP11K2, HA-LP11K2B,HA-LP15K2, HA-LP15K2B,HA-LP22K2, HA-LP22K2B
MR-J2S 시리즈	HA-LFS11K2, HA-LFS11K2B,HA-LFS15K2, HA-LFS15K2B,HA-LFS22K2, HA-LFS22K2B

3. AB 시리즈 감속기 SPEC.

AB 감속기 1단 SPEC.
