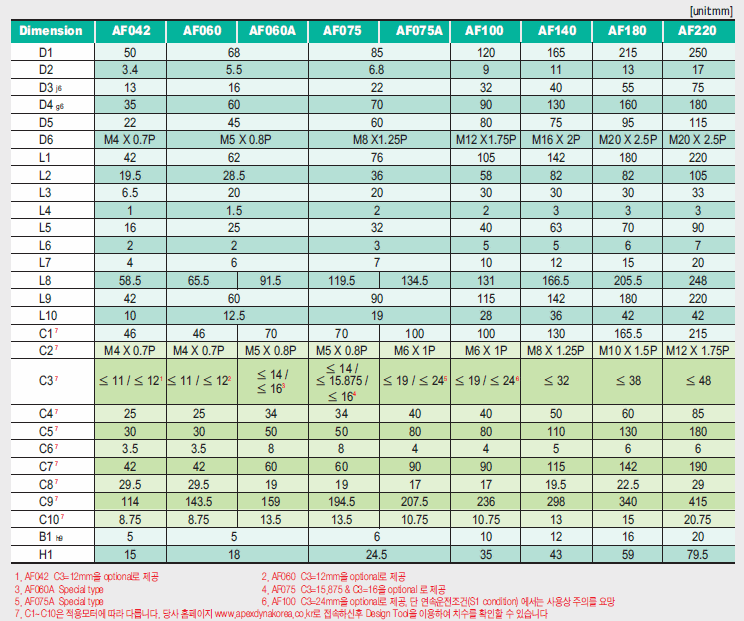

1. AF 시리즈 1단 감속기 외형도.
(1단 감속, 감속비(Ratio) i=3~10)
1. AF042감속비 1/5와 1/10에 한정해 C3=12mm을 optional로 제공
2. AF060감속비 1/5와 1/10에 한정해 C3=16mm을 optional로 제공
3. AF075에서 C3=24mm을 optional로 제공, 단 연속운전조건(S1 condition)에서는 사용상 주의를 요망
4. C1~C10은 적용모터에 따라 다릅니다. 당사 홈페이지 www.apexdynakorea.co.kr로 접속하신후 Design Tool을 이용하여 치수를 확인할 수 있습니다.
|
STAGE |
감속기 SIZE |
1. PDF |
2. DXF(2D) |
3. STP(3D) |
4. IGS(3D) |
|
|
|
|
|
||
|
1단 |
AF042 |
|
|
|
|
|
AF060 |
|
|
|
|
|
|
AF075 |
|
|
|
|
|
|
AF100 |
|
|
|
|
|
|
AF140 |
|
|
|
|
|
|
AF180 |
|
|
|
|
|
|
AF220 |
|
|
|
|
2. AF 시리즈 2단 감속기 외형도.
(2단 감속, 감속비(Ratio) i=15~100)
|
STAGE |
감속기 SIZE |
1. PDF |
2. DXF(2D) |
3. STP(3D) |
4. IGS(3D) |
|
|
|
|
|
||
|
2단 |
AF042 |
|
|
|
|
|
AF060 |
|
|
|
|
|
|
AF075 |
|
|
|
|
|
|
AF100 |
|
|
|
|
|
|
AF140 |
|
|
|
|
|
|
AF180 |
|
|
|
|
|
|
AF220 |
|
|
|
|
|
|
|
|||||
